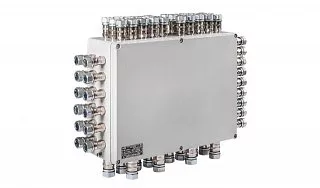

Взрывозащищенная клеммная коробка КНВ-У 30.60.12 из низкоуглеродистой стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-У 30.60.12 из низкоуглеродистой стали предназначена для соединения, разветвления и распределения электрических цепей в промышленных электроустановках. Модель применяется в системах электроснабжения, автоматизации, контроля, сигнализации и управления технологическими процессами, где требуется использование оборудования во взрывозащищённом исполнении.
Коробка имеет удлинённый прямоугольный корпус габаритами 300 × 600 × 120 мм. Большая монтажная площадь в сочетании с увеличенной глубиной позволяет разместить несколько групп клеммного оборудования и организовать разветвлённую систему электрических соединений в одной оболочке.
Корпус и крышка изготовлены из низкоуглеродистой листовой стали. Металлические поверхности защищены структурным порошковым покрытием стандартного цвета RAL 7035, обеспечивающим антикоррозионную защиту конструкции.
В стандартном исполнении внутри предусмотрена монтажная пластина из оцинкованной листовой стали толщиной 2 мм. На ней устанавливается клеммное оборудование, состав и расположение которого определяются электрической схемой, количеством подключаемых цепей и характеристиками проводников.
Удлинённая форма корпуса позволяет последовательно размещать клеммные блоки и разделять соединения по функциональному назначению. Глубина 120 мм предоставляет дополнительное пространство для установки внутренних компонентов, подключения кабелей и прокладки проводников. При разработке компоновки учитываются размеры оборудования, допустимые радиусы изгиба проводников и доступность соединений для технического обслуживания.
Конструкция предусматривает уплотнение корпуса для защиты внутренних электрических соединений от проникновения пыли и влаги. В зависимости от выбранного исполнения и комплектации степень защиты оболочки составляет IP65 или IP66. Для выполнения защитных соединений предусмотрены элементы заземления.
Отверстия под кабельные вводы подготавливаются по согласованной схеме. Их количество, размеры и расположение определяются с учётом характеристик подключаемых кабелей, направления кабельных трасс и особенностей внутренней компоновки.
Для серии КНВ-У предусмотрены температурные исполнения с нижней границей −60 °C и верхней границей +40, +60 или +85 °C. Конкретный вариант подбирается в соответствии с условиями эксплуатации и требуемой маркировкой взрывозащиты.
Технические характеристики
Применение
КНВ-У 30.60.12 применяется для создания распределительных и соединительных узлов в системах контрольно-измерительных приборов и автоматики (КИПиА), промышленной сигнализации, электроснабжения и автоматизированного управления технологическими процессами.
Модель подходит для объединения большого количества кабельных линий от датчиков, измерительных приборов и исполнительных механизмов. При соответствующей комплектации внутри корпуса можно организовать отдельные группы клеммных соединений для различных участков технологической установки.
Удлинённая конструкция удобна для производственных объектов с разветвлённой кабельной инфраструктурой. Она позволяет последовательно расположить клеммное оборудование, распределить подключения по функциональным группам и предусмотреть подвод кабелей с разных сторон корпуса.
Увеличенная глубина делает модель подходящей для коммутационных узлов, в которых помимо значительной монтажной площади требуется дополнительное пространство для подключения проводников и размещения внутренних компонентов. Фактическая вместимость определяется характеристиками выбранного оборудования и требованиями к его установке.
КНВ-У 30.60.12 может применяться на нефтегазовых, нефтехимических, химических, энергетических и других промышленных предприятиях. Допустимость установки в конкретной взрывоопасной зоне определяется маркировкой взрывозащиты выбранного исполнения, характеристиками рабочей среды и параметрами подключаемых электрических цепей.
Преимущества практического использования
Корпус размером 300 × 600 × 120 мм предоставляет значительную монтажную площадь и дополнительное пространство по глубине. Такая конфигурация позволяет организовать коммутационный узел с несколькими группами клеммного оборудования и различными направлениями кабельного подключения.
По сравнению с моделью аналогичной ширины и высоты, имеющей глубину 80 мм, КНВ-У 30.60.12 обеспечивает больше пространства для установки внутренних компонентов и подключения проводников без увеличения площади, занимаемой корпусом на монтажной поверхности.
Конструкция из низкоуглеродистой листовой стали обеспечивает механическую прочность корпуса. Структурное порошковое покрытие RAL 7035 защищает металлические поверхности от коррозионного воздействия.
Монтажная пластина из оцинкованной стали толщиной 2 мм предназначена для установки внутреннего оборудования. Для серии также предусмотрены альтернативные варианты монтажных пластин из алюминиевого сплава и изоляционного материала.
Возможность индивидуальной комплектации позволяет подобрать тип, количество и расположение клеммных терминалов в соответствии с электрической схемой. Удлинённый корпус удобен для последовательного размещения компонентов, организации внутренней прокладки проводников и разделения электрических соединений по функциональному назначению.
Кабельные вводы могут располагаться на различных сторонах корпуса. Их размещение согласовывается с направлением внешних кабельных трасс, количеством подключаемых линий и конструктивными ограничениями оболочки.
В зависимости от исполнения доступны степень защиты IP65 или IP66 и различные температурные диапазоны. Для серии также предусмотрены дополнительные варианты оснащения, включая сквозной болт заземления, антиконденсатное внутреннее покрытие, дренажный и вентиляционный клапаны. Возможность их применения определяется выбранной комплектацией и условиями эксплуатации.
Купить Взрывозащищенная клеммная коробка КНВ-У 30.60.12 из низкоуглеродистой стали
У нас можно заказать взрывозащищенную клеммную коробку КНВ-У 30.60.12 из низкоуглеродистой стали для комплектации промышленных систем электроснабжения, автоматизации, контроля, сигнализации и управления технологическими процессами.
Для подбора оборудования необходимо предоставить электрическую схему, указать требуемую маркировку взрывозащиты, условия эксплуатации, количество и сечение проводников, параметры электрических цепей, тип клеммного оборудования и характеристики подключаемых кабелей.
При согласовании заказа учитываются габариты корпуса 300 × 600 × 120 мм, необходимая внутренняя комплектация, количество и расположение кабельных вводов, требования к степени защиты и температурному исполнению.
