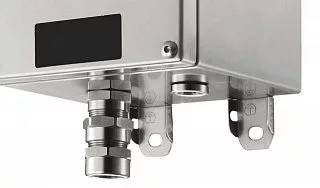

Взрывозащищенная клеммная коробка КНВ-Н 2212B из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-Н 2212B из нержавеющей стали предназначена для соединения, разветвления и коммутации электрических цепей на промышленных объектах с взрывоопасными газовыми и пылевыми средами.
Модель относится к неглубоким исполнениям серии без фланцев. Корпус и крышка изготовлены из нержавеющей стали AISI 316L, устойчивой к коррозии и воздействию агрессивных промышленных сред. Крышка фиксируется невыпадающими винтами из нержавеющей стали.
Клеммные терминалы устанавливаются на DIN-рейках, закреплённых на внутренней монтажной пластине. Компоновка внутреннего пространства формируется под конкретную электрическую схему с учётом количества клемм, сечения проводников и расположения кабельных вводов. Конструкция предусматривает внутреннее и внешнее заземление.
Для КНВ-Н 2212B количество допустимых отверстий различается для сторон B–D и A–C, что необходимо учитывать при разработке схемы ввода кабелей.
Максимальное количество отверстий:
| Резьба | B–D, шт. | A–C, шт. |
|---|---|---|
| 3/8″ | 5 | 3 |
| 1/2″ | 5 | 3 |
| 3/4″ | 4 | 2 |
| 1″ | 3 | 2 |
| M20 | 5 | 3 |
| M25 | 5 | 3 |
| M32 | 4 | 2 |
| M40 | 3 | 2 |
Максимальное количество клеммных терминалов:
| Сечение, мм² | 1,5 | 2,5 | 4 | 6 | 10 |
|---|---|---|---|---|---|
| Количество, шт. | 26 | 26 | 24 | 20 | 16 |
Технические характеристики
Применение
КНВ-Н 2212B применяется для расключения кабелей, соединения и разветвления электрических цепей, а также формирования силовых, сигнальных, измерительных и управляющих линий на промышленных объектах.
Коробка может использоваться в системах автоматизации, контроля и управления технологическими процессами, для подключения контрольно-измерительного оборудования и организации кабельных соединений во взрывоопасных зонах.
Вытянутая форма корпуса 120 × 220 мм позволяет распределять кабельные вводы по сторонам разной длины. На сторонах B–D при небольших типоразмерах резьбы можно разместить до пяти отверстий, а на сторонах A–C — до трёх.
При комплектации необходимо одновременно учитывать количество проводников, их сечение, число клеммных терминалов, диаметры кабелей, размеры вводов и стороны их установки.
Преимущества практического использования
КНВ-Н 2212B позволяет разместить до 26 клеммных терминалов при сечении проводников 1,5 или 2,5 мм². При увеличении сечения допустимое количество клемм определяется размерами внутреннего пространства и составляет 24 шт. для 4 мм², 20 шт. для 6 мм² и 16 шт. для 10 мм².
Корпус из нержавеющей стали AISI 316L подходит для эксплуатации в условиях повышенной влажности и воздействия коррозионно-активной промышленной среды.
Различная вместимость сторон корпуса под кабельные вводы позволяет формировать компоновку с учётом направления подхода кабелей. Для резьбы 3/8″, 1/2″, M20 и M25 на сторонах B–D допускается до пяти отверстий.
DIN-рейки и монтажная пластина позволяют организовать внутреннее оборудование в соответствии с электрической схемой объекта. При необходимости серия допускает дополнительную комплектацию элементами заземления, петлями, дренажными и вентиляционными устройствами и другими предусмотренными исполнением компонентами.
Модель имеет неглубокий корпус без фланцев размером 120 × 220 × 90 мм. Монтажные размеры между точками крепления составляют 140 × 270 мм, общая установочная высота — 295 мм. Масса коробки — 2,5 кг.
Купить Взрывозащищенная клеммная коробка КНВ-Н 2212B из нержавеющей стали
У нас можно заказать взрывозащищенную клеммную коробку КНВ-Н 2212B из нержавеющей стали с внутренней компоновкой и подготовкой отверстий под требования конкретной кабельной схемы.
Для подбора исполнения необходимо указать количество и сечение проводников, требуемое число клеммных терминалов, количество кабелей, типоразмеры и резьбу кабельных вводов, стороны их размещения, условия эксплуатации и необходимую дополнительную комплектацию.
