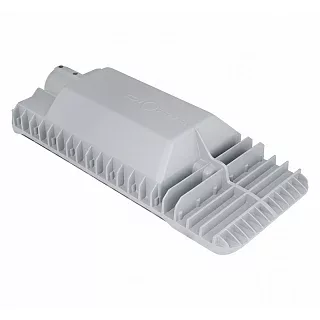

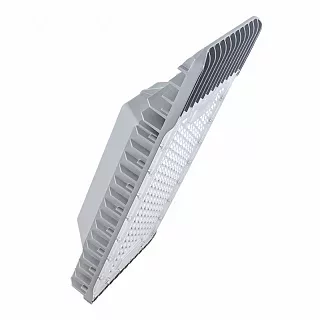

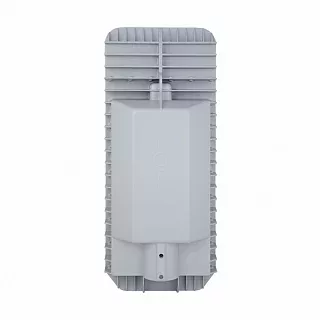

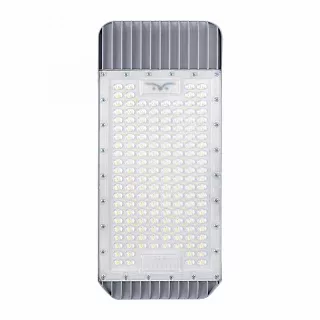

Консольный светодиодный светильник Diora Caiman 60

Описание

Diora Caiman 60 — консольный светодиодный светильник мощностью 60 Вт, предназначенный для наружного освещения автомобильных дорог, городских улиц, проездов, транспортных развязок и открытых территорий. Модель обеспечивает световой поток от 8500 до 10 000 лм и выпускается с различными кривыми силы света (КСС) и цветовой температурой от 2700 до 5000 К.

В модельном ряду Diora Caiman светильник занимает промежуточное положение между исполнениями мощностью 45 и 75 Вт. По сравнению с Diora Caiman 45 он обеспечивает более высокий световой поток и может применяться на объектах, где необходима большая интенсивность освещения. Конкретная модификация подбирается с учётом высоты установки, расстояния между опорами, геометрии освещаемой территории и нормируемых светотехнических показателей.

Конструкция и особенности светильника

Diora Caiman 60 относится к светодиодным светильникам консольного типа. Светодиодные источники формируют световой поток, который перераспределяется оптической системой в соответствии с выбранной КСС. Это позволяет использовать одну модель мощности для различных схем наружного освещения.

Консольное исполнение предусматривает размещение светильника на кронштейне опоры. При выборе оборудования учитываются направление и вылет консоли, монтажная высота, расстояние между опорами и положение светильника относительно освещаемой поверхности.

Для Diora Caiman 60 предусмотрено несколько вариантов светораспределения, отличающихся направленностью светового потока. Использование соответствующей оптики позволяет учитывать особенности освещения проезжей части, пешеходных участков и других открытых территорий при выполнении светотехнического расчёта.

Варианты светораспределения

Для Diora Caiman 60 доступны три типа кривой силы света: косинусная Д, широкая боковая ШБ4 и широкая осевая ШО.

Косинусная КСС Д представлена модификациями со световым потоком 8500 и 10 000 лм. Значение 8500 лм соответствует исполнению с цветовой температурой 2700 К, а 10 000 лм — вариантам 3000, 3500, 4000 и 5000 К.

Широкая боковая КСС ШБ4 предусматривает боковое распределение светового потока, которое учитывается при освещении дорог и проездов с консольным расположением светильников. Световой поток этой модификации составляет 9500 лм.

Широкая осевая КСС ШО обеспечивает распределение света вдоль осевого направления и также имеет световой поток 9500 лм в стандартном исполнении.

Выбор КСС выполняется на основании светотехнического расчёта с учётом расположения опор, высоты установки и геометрии освещаемого участка.

Цветовая температура и доступные исполнения

Diora Caiman 60 выпускается с коррелированной цветовой температурой 2700, 3000, 3500, 4000 и 5000 К. Доступные варианты позволяют выбирать оттенок света от тёплого до более холодного белого в соответствии с требованиями проекта.

Светильник представлен в двух исполнениях — стандартном и Avto.

Стандартное исполнение предусматривает выбор КСС Д, ШБ4 или ШО. Для косинусной КСС доступны все пять вариантов цветовой температуры, включая 2700 К. Исполнения ШБ4 и ШО выпускаются с температурой 3000, 3500, 4000 и 5000 К.

Исполнение Avto представлено модификациями с широкой осевой КСС ШО и цветовой температурой 3500, 4000 или 5000 К. Номинальная мощность составляет 60 Вт, световой поток — 9500 лм. По этим показателям исполнение Avto соответствует стандартной модификации с КСС ШО, но имеет отдельное заводское обозначение.

Доступные сочетания характеристик приведены в таблице.

При подборе конкретного исполнения учитываются необходимый световой поток, тип светораспределения, цветовая температура и требования к системе наружного освещения.
